10月28日，青島科技大學(xué)申報的“一種結(jié)構(gòu)再造熱解炭黑及其制備方法和裝置”獲國家知識產(chǎn)權(quán)局發(fā)明專利授權(quán)。

據(jù)炭黑產(chǎn)業(yè)網(wǎng)了解，該發(fā)明屬于固體廢棄物循環(huán)利用技術(shù)領(lǐng)域，涉及一種結(jié)構(gòu)再造熱解炭黑及其制備方法和裝置，在保護(hù)氣氛圍中，溫度830～980℃，將外加碳源、熱解炭黑與引發(fā)反應(yīng)活性載體充分接觸5～ 12s，得到改性熱解炭黑;將其在450～550℃溫度條件下，通過200～400W等離子體的放電功率處理1?3min;然后置于4～9mol/L的酸性溶液中，浸泡5～15min;其中，碳源為氣態(tài)烴、高含碳量聚合物或熱固性樹脂中的任一種;引發(fā)反應(yīng)活性載體為銅箔載體。

采用本方法和裝置，在高溫條件下將外加碳源固結(jié)到熱解炭黑表面，形成新的孔隙結(jié)構(gòu)和化學(xué)官能團(tuán)，重塑熱解炭黑結(jié)構(gòu)和表面微化學(xué)環(huán)境，增加熱解炭黑與橡膠復(fù)合材料的結(jié)合性能。

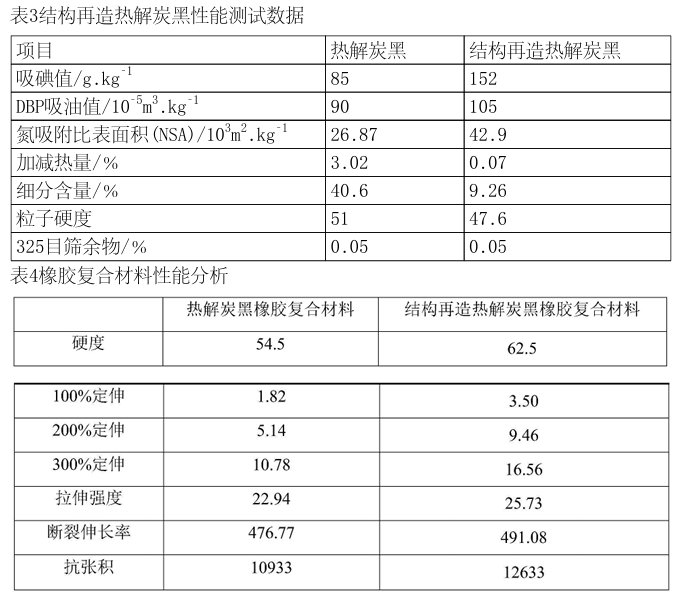

（高含碳量聚合物作為碳源，在此條件下對熱解炭黑進(jìn)行結(jié)構(gòu)再造，測試實驗結(jié)果如上）

據(jù)了解，關(guān)于熱解炭黑活化改性的方法眾多，目前已經(jīng)有大量的專利報道，但是所涉及的方法基本都是在已獲得的熱解炭黑的基礎(chǔ)上進(jìn)行除雜、活化等處理方式，處理后的熱解炭黑在制備橡膠復(fù)合材料時，雖然強(qiáng)度有了一定的改善，但是其300%定伸強(qiáng)度依然很低，無法滿足輪胎的使用要求。300%定伸強(qiáng)度主要與熱解炭黑本身的結(jié)構(gòu)度息息相關(guān)，熱解炭黑的結(jié)構(gòu)度越高，其300%定伸強(qiáng)度的值就會越大。根據(jù)材料性能與材料結(jié)構(gòu)的相關(guān)關(guān)系，可以清楚的認(rèn)識到，目前對于熱解炭黑進(jìn)行處理的相關(guān)方法和工藝手段，未能從根本上解決熱解炭黑結(jié)構(gòu)度低的問題。而本發(fā)明可解決現(xiàn)有技術(shù)中存在的上述問題。
