炭黑氧化處理是指炭黑粒子經氧化劑氧化而發生改性的過程。炭黑表面氧化處理可改變炭黑的表面體積、孔隙度以及導電性等性能。 可以說是炭黑氧化處理是通過氧化處理進行改性的工藝，使得炭黑更加適用在所需要的產品中，這里炭黑產業網的小編就為大家介紹一下 炭黑氧化處理方法及炭黑的氧化改性工藝。

炭黑氧化有幾種方法?

但是氧化處理方法有好幾種，不過常見的氧化處理方法有兩大類，分別是有氣相氧化法和液相氧化法以及新型的等離子法。氣相氧化作用的氧化劑有分子氧、原子氧、臭氧 以及干空氣或濕空氣、氧氣氧化等;液相氧化使用的氧化劑有硝酸、高錳酸鉀、臭氧水溶液，采用硝酸氧化、濃硫酸氧化、氯酸鉀氧化等。

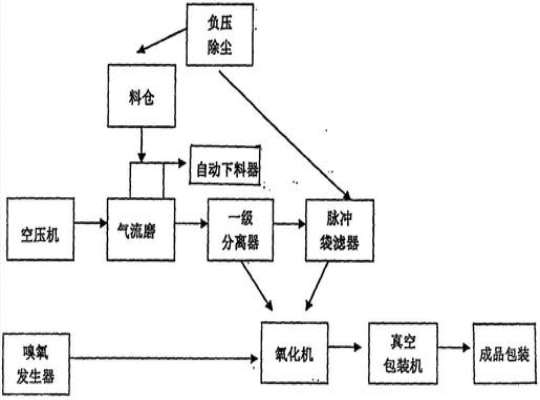

氧化炭黑的生產方法

氣相氧化法生產氧化炭黑的工藝

氣相氧化法是一種比較傳統的炭黑氧化改性方法，將炭黑放入反應管中，先在同氦氣的條件下于1小時內升溫至100攝氏度，然后升溫至反應溫度，通過氧氣反應1小時，切斷氧氣，再通氦氣，冷卻至室溫即可。這樣得到的炭黑表面的酸和氧含量增大，PH值減少，含氧基團增多，親水性增強，比表面積增大，分散性提高。

液相氧化法生產氧化炭黑的工藝

液相氧化法也被稱為華夏氧化法，是氧化劑與炭黑反應，在炭黑表面生產羰基、羥基和羧基等的改性方法。該方法是炭黑工業藏用的改下你個方法，所用的氧化劑一般是強氧化溶液如硝酸、過氧化氫溶液、飽和過硫酸銨溶液、高氯酸、次氯酸、異氰酸鹽溶液和高錳酸鉀溶液等。經液相氧化改性的炭黑表面含氧基團含量明顯增大。硝酸氧化炭黑的反應時間為2小時，飽和過硫酸銨溶液氧化炭黑的反應時間為24小時，過氧化氫溶液的氧化炭黑反應時間為96小時。

等離子法生產氧化炭黑的工藝

等離子法屬于物理氧化法是近年來新興的炭黑改性方法。目前等離子法的氧化劑主要為氧氣等離子體。等離子法改性炭黑的主要優點有：

1.氧化一般只發生在炭黑表面，不影響炭黑內部結構，可保持炭黑主體結構不變;

2.等離子體的電子溫度很高，但氣流溫度為常溫，炭黑表面的含氧基團不會分解;

3.氧化反應可以在氧化、還原、惰性等氛圍下進行;

4.反應時間短;

5.與液相法相比，等離子法避免了大量廢液的排放，且無固、液相分離工序，改性成本較低。

炭黑氧化后有什么好處?

經過后氧化處理的炭黑，其PH值在3-5之間，改善了炭黑的粘性、穩定性以及流動性，色素炭黑可通過表面處理來改變表面官能團數量，從而其PH值呈酸性，揮發份也較高，粒子含氧官能團增加。也就是氧化后的炭黑具有親水性增強，比表面積增大，分散性提高等好處。

以上就是炭黑產業網為大家介紹的氧化處理炭黑，其實氧化處理炭黑可以總結為氧化改性炭黑以增加其表面含氧基團是提高炭黑粒子與基質結合力從而提高炭黑在基質中分散性的有效途徑。
