溧泉科技團隊基于多年積累的Powder to Film干法技術以及導電網絡構建技術、粉料分散增強技術于2024年第二季度成功開發出世界首創的可用于新能源電池干法電極工藝的碳納米管制備技術及產品。

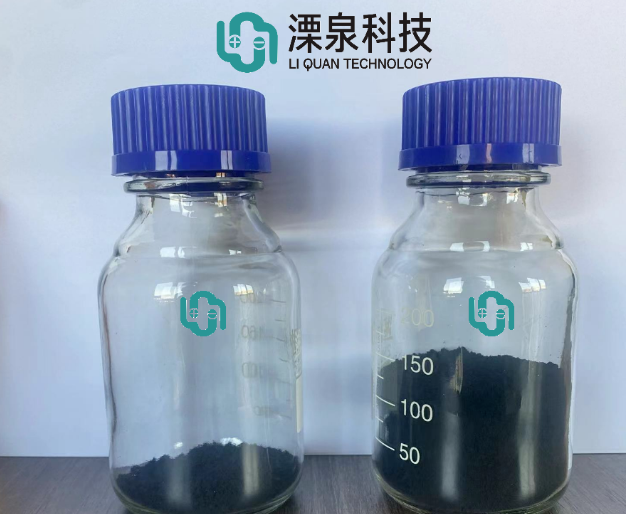

左：傳統碳納米管(聚集、不易分散，需制成漿料使用)

右：高分散碳納米管(蓬松、易分散，可直接與活性物質混合)

碳納米管又稱巴基管，英文簡稱CNT，是由單層或多層的石墨烯層圍繞中心軸按一定的螺旋角卷曲而成一維量子材料。

CNT具有突出的多方面性能：

1)力學性能：具有極高的彈性和韌性，楊氏模量是鋼的近6倍、抗拉強度是鋼的100倍，也是目前自然界中比強度最高的材料 。

2)電學性能：導電性顯著優于石墨烯、炭黑等材料。

3)導熱性能：極高的導熱率，室溫下導熱率是金剛石的2倍。 軸向導熱性能優、徑向導熱較差，可合成各向異性的導熱材料。

4)化學穩定性：具有耐酸性、耐堿性，在高分子復合材料中添加CNT可以提高材料本身 的阻酸抗氧化性能。

5)嵌鋰性能優異：CNT的中空管腔、管與管之間的間隙、管壁中層與層之間的空隙及管結構中的各種缺陷，為鋰離子提供了豐富的 存儲空間和運輸通道。

由于CNT粉體直接實際應用效果不好，所以電池企業使用CNT的傳統方式是將CNT粉料制成CNT漿料。而由于CNT之間較強的范德華力和高長徑比，容易形成大的管束，并且納米尺寸效應的存在，使得團聚效應更為顯著。常見的分散方法包括研磨、高能球磨、添加表面活性劑等。實際生產中 ，常采用PVP等表面活性劑作為分散劑，NMP作為分散介質，使用砂磨機進行分散。而不同組分和不同含量的分散劑所得到的效果存在顯著差異。

與二次電池使用液體溶劑的傳統濕法工藝相比，干法工藝因其不含有毒物質和碳的排放量較低而在工業環境中受到青睞。但CNT粉料的團聚對干法工藝來說尤其成問題。

為了應對這一挑戰，由薛龍均(Mr. Logan Xue)先生領導的研究團隊在多年的干法電極技術開發過程中，積累了豐富的工程化粉末深度混合技術和導電網絡構建技術，在系統比較了國內外多種基礎CNT粉料制造工藝基礎上，創新工程化開發應用了一種專有CNT制造分散技術，成功控制了小束CNT保持分散的粉末形式，最大限度地減少團聚，這項創新使CNT粉料能夠與其他材料形成有效的電連接而大幅降低了團聚，高分散CNT粉料既有優異的導電性能，又在同相中(固相)均勻分散(同相分散性跟導電炭黑接近，同時在正極材料中也能均勻分散并形成了良好的導電網絡)使其成為下一代二次電池的潛在高性能導電材料。

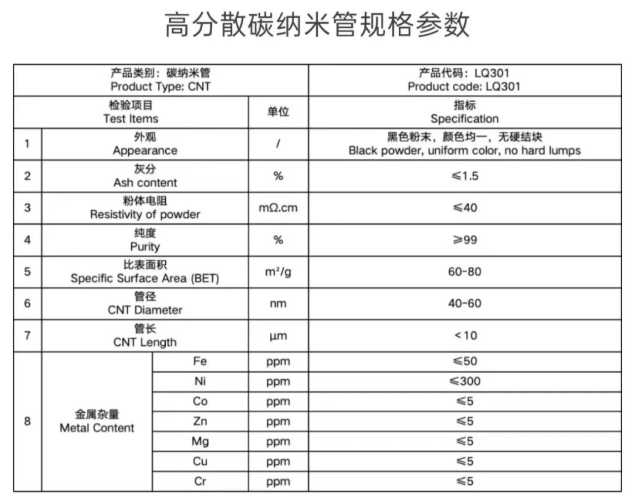

公司產品已經于2024年8月份通過第三方機構的測試。該產品不僅可以應用于新一代的干法電極產品(內部產品型號LQ302)，在干法工藝中與其他材料輕松分散;同時在傳統的三元、磷酸鐵鋰電極漿料中直接添加此款高分散CNT粉料后的電池性能更加優越，可以直接替代現有的CNT漿料方案(內部產品型號LQ301)，經測試，使用即用型CNT粉料比使用CNT漿料的電池能量密度提高了7%左右，電池循環次數提高了30%左右。

目前溧泉科技該款產品已經通過部分國內外知名電池企業的樣品認證，現已開啟規?；蛻趄炞C。

干法工藝在節省成本、低碳足跡和提高電極質量方面都具有優勢，在ASSB中的潛在應用以及LiB中預鋰化等其他工藝使其更具前景。通過消除NMP，在干法電極中100%不適用NMP，在CNT應用中100%不使用NMP，不僅要滿足現行法規的要求，還要預測行業未來的需求，確保我們的客戶保持高競爭力的同時又可以很好的承擔環保低碳的社會責任。

溧泉科技是國內領先的專注于新能源干法技術生態鏈建設以及干法產品研發、生產、銷售的創新型企業，致力于打造核心材料制備/核心裝備開發/關鍵工藝(Know-How)/產品智能制造的新生態格局，實現“綠色制造”;采用干法技術是下一代鋰離子電池、金屬鋰電池、混合固態電解質電池、全固態電池、鈉離子電池和燃料電池產業化的最優材料解決方案之一。
