張 彬1 唐曉寧2 謝 剛2 王曉楠3(1·昆明理工大學(xué)理學(xué)院,昆明650093;2·昆明理工大學(xué)材料與冶金工程學(xué)院,昆明650093;3·遼寧鞍山市鞍鋼化工總廠研化中心,鞍山114021)
作者簡(jiǎn)介:張彬(1975-),女,講師,碩士,主要從事無(wú)機(jī)抗菌材料研究。
抗菌材料的發(fā)展正從有機(jī)[1]轉(zhuǎn)向無(wú)機(jī),目前發(fā)展較快且應(yīng)用較廣的是金屬離子型無(wú)機(jī)抗菌劑。目前國(guó)內(nèi)外商品化的金屬離子型無(wú)機(jī)抗菌材料多選用Ag+[2]、Cu2+[3-4]和Zn2+[5-7]作為抗菌離子。其中Ag+的抗菌效果最好,但價(jià)格較高,且銀離子在見(jiàn)光、受熱條件下易變色;此外,Ag+易與水介質(zhì)中的Cl-、HS-和S2-等發(fā)生反應(yīng),形成不溶于水的沉淀AgCl和Ag2S,從而失去抗菌活性。Cu2+和Zn2+的價(jià)格低廉,且不存在變色問(wèn)題,但抗菌效果均比Ag+差。本研究選用Ag+離子作為抗菌離子,對(duì)其進(jìn)行改性處理,以解決變色問(wèn)題。并對(duì)樣品進(jìn)行應(yīng)用研究。本方法采用白炭黑作為抗菌載體,通過(guò)溶膠-凝膠法制備,工藝簡(jiǎn)單,成本低。采用白炭黑作為抗菌載體制成抗菌劑的研究少見(jiàn)報(bào)道[8-11]。
1 實(shí)驗(yàn)部分
1.1 銀型抗菌白炭黑的制備
將預(yù)熱好的一部分水玻璃和碳酸氫鈉注入內(nèi)盛表面活性劑的恒溫(90℃)反應(yīng)器中,在500 r/min轉(zhuǎn)速下進(jìn)行第一步反應(yīng)1h。待第一步反應(yīng)結(jié)束后,調(diào)低轉(zhuǎn)速,加入剩余的水玻璃,稍后加入剩余的碳酸氫鈉進(jìn)行第二步反應(yīng)。調(diào)pH值到5·5~6·0,繼續(xù)反應(yīng)2h。加抗菌離子鹽溶液(AgNO3水溶液)。控制溫度在90℃左右,離子交換時(shí)間>3h。反應(yīng)結(jié)束后趁熱抽濾,并用去離子水洗滌,至樣品中不含游離Ag+。稱(chēng)量濾液體積并保存以備離子檢測(cè)用。濾餅送烘箱,在120℃下進(jìn)行干燥,將烘干的樣品研碎,過(guò)200目篩子,所得即為銀型抗菌白炭黑粉末。
1.2 性能檢測(cè)
1.2.1 抗菌離子含量的測(cè)定
用ICP(WLY100-1等離子型單道掃描光電直讀光譜儀)測(cè)出濾液中抗菌離子的譜線、強(qiáng)度和濃度。利用測(cè)出的濾液中抗菌離子的濃度,運(yùn)用差量法,計(jì)算出抗菌離子的吸收率,進(jìn)一步計(jì)算出銀型抗菌白炭黑中抗菌離子的含量。
1.2.2 抗菌性能檢測(cè)(菌落計(jì)數(shù)法)
將1mL培養(yǎng)好的菌液(大腸桿菌)加入0·1mg銀型抗菌白炭黑中,于振蕩器中振蕩0·5h。靜置后,取上層清液,并使用0·85%的鹽水稀釋至所需倍數(shù)。取0·1mL稀釋好的菌液,與15mL 40℃的瓊脂培養(yǎng)基混和搖勻,加蓋冷卻至培養(yǎng)基凝固,將其倒置在培養(yǎng)箱中,于37℃下培養(yǎng)24h。即可用肉眼數(shù)出培養(yǎng)皿中大腸桿菌的菌落數(shù),與空白實(shí)驗(yàn)做對(duì)比,計(jì)算出殺菌率。
1.3 應(yīng)用
1.3.1 在橡膠中的應(yīng)用
將原橡膠溶于120號(hào)汽油中,并添加銀型抗菌白炭黑。待原橡膠凝結(jié)后,檢測(cè)其各項(xiàng)指標(biāo)以及抗菌性能,以確定抗菌劑在橡膠中的應(yīng)用。
1.3.2 在金屬鍍件表面上的應(yīng)用
將實(shí)驗(yàn)樣品添加到鍍液中,使鍍液具有抗菌性,通過(guò)對(duì)鍍件進(jìn)行抗菌、耐腐蝕和耐磨實(shí)驗(yàn)來(lái)確定鍍件的抗菌性能和機(jī)械性能。
(1)抗菌性:實(shí)驗(yàn)以大腸桿菌為菌種測(cè)試其抗菌性能,用菌落計(jì)數(shù)法算得鍍件的抗菌性。
(2)耐蝕性:本實(shí)驗(yàn)用10%的FeC13溶液對(duì)添加了抗菌白炭黑的金屬鍍件進(jìn)行點(diǎn)蝕試驗(yàn)(GB 4334.7-87),對(duì)其測(cè)試后表面進(jìn)行觀察,并計(jì)算其腐蝕率,從而了解鍍件的耐蝕性[12]。
(3)耐磨性:用負(fù)載500g的硬制繪圖橡皮擦拭鍍件表面,檢查其磨損情況[12]。
2 結(jié)果和討論
2.1 最佳樣品的確定
抗菌劑質(zhì)量的優(yōu)良與否可以利用其殺菌率來(lái)說(shuō)明。本檢測(cè)采用的細(xì)菌是大腸桿菌。通過(guò)對(duì)一系列樣品進(jìn)行抗菌實(shí)驗(yàn),選用最佳的樣品進(jìn)行應(yīng)用實(shí)驗(yàn)。不同樣品(抗菌離子含量不同)殺菌率關(guān)系曲線如圖1。
由圖1可知,隨著抗菌離子含量的增加,銀型抗菌白炭黑的殺菌率不斷提高。但是,當(dāng)抗菌離子的含量達(dá)到一定的限度時(shí),抗菌劑的殺菌率變化不再明顯。當(dāng)Ag+的含量為2·76%和3·25%時(shí),殺菌率分別為99·88%和99·90%。因此,抗菌白炭黑中銀離子的含量達(dá)到2·76%時(shí)為最佳。因此應(yīng)用研究所用試樣選用銀離子含量為2·76%的樣品。
2.2 銀型抗菌白炭黑的應(yīng)用初探
目前抗菌材料被廣泛地應(yīng)用于陶瓷、玻璃制品、塑料、橡膠、纖維、紙張、涂料等方面。由于白炭黑是最優(yōu)良的橡膠補(bǔ)強(qiáng)劑,所以在橡膠中的應(yīng)用將成為抗菌白炭黑應(yīng)用的主要方面。本方法還探討了抗菌白炭黑在金屬鍍件表面上的應(yīng)用。
2.2.1 在橡膠中的應(yīng)用

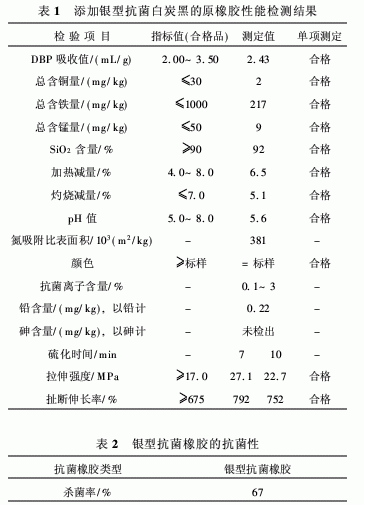

將一小塊原橡膠溶于120號(hào)汽油中,并添加銀型抗菌白炭黑1mg。待原橡膠凝結(jié)后,檢測(cè)其各項(xiàng)指標(biāo)以及抗菌性能。結(jié)果如表1和表2所示。
由表1,表2可知,橡膠的各項(xiàng)指標(biāo)均符合國(guó)家要求,并具有很好的抗菌性。所以將銀型抗菌白炭黑添加到橡膠中,會(huì)使得橡膠在具有其優(yōu)良性能的同時(shí)又具有抗菌性。
2.2.2 在金屬鍍件表面上的應(yīng)用
首先通過(guò)除油、除銹、清洗等工藝處理金屬鍍件,以得到潔凈的表面。將銀型抗菌白炭黑粉末添加到鍍液中攪拌均勻并保持鍍液在90℃,將處理過(guò)的鍍件浸入鍍液中60min。吹干鍍件并做抗菌、耐腐蝕和耐磨實(shí)驗(yàn),以檢驗(yàn)其抗菌和機(jī)械性能。
(1)抗菌性能的檢測(cè):實(shí)驗(yàn)以大腸桿菌為菌種測(cè)試其抗菌性能。將鍍件浸入稀釋過(guò)的大腸桿菌菌液中,在37℃的恒溫培養(yǎng)箱中培養(yǎng)24h,然后取出菌液,用菌落計(jì)數(shù)法算得鍍件的抗菌性。
(2)耐腐蝕性能的檢測(cè):將添加了抗菌白炭黑的鍍件浸泡于10%FeC13溶液中1h,稱(chēng)量鍍件失重,計(jì)算其腐蝕率。

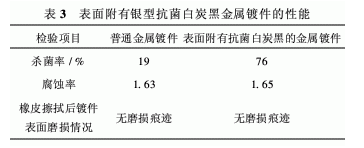

(3)耐磨性能的檢測(cè):用負(fù)載500 g的硬制繪圖橡皮擦拭鍍件表面100次,檢查其磨損情況。其結(jié)果如表3所示。
由表3可知,在鍍件表面附著抗菌白炭黑對(duì)其耐腐蝕性和耐磨性均沒(méi)有影響,但抗菌性能卻大大提高。所以,在鍍液中添加抗菌劑可以使鍍件在提高機(jī)械性能的同時(shí),具有抗菌性能。
3 結(jié) 論
抗菌白炭黑中銀離子的含量達(dá)到2·76%時(shí)為最佳。因此選用銀離子含量為2·76%的樣品,通過(guò)應(yīng)用實(shí)驗(yàn)可知,將銀型抗菌白炭黑添加到原橡膠中和金屬鍍件表面,對(duì)橡膠和鍍件的機(jī)械性能沒(méi)有影響,但可增加其抗菌性能。所以本方法制得的無(wú)機(jī)抗菌材料具有一定應(yīng)用前景。
參考文獻(xiàn)(略)
