羅遠芳1 楊超1 賈志欣1 賈德民1 陳俊2 鄭德2( 1. 華南理工大學材料科學與工程學院，廣東廣州510640; 2. 廣東煒林納功能材料有限公司，廣東佛山528521)
摘要: 以鑭和維生素C 為原料制備了一種新型稀土配合物，將該新型稀土配合物作為一種新型防老劑應用于天然橡膠/炭黑( NR/CB) 復合材料中，研究了該稀土配合物對NR/CB 混煉膠硫化特性和硫化膠力學性能的影響，通過紅外光譜、力學性能保持率及表面形貌變化詳細分析了該稀土配合物對NR/CB 硫化膠耐老化性能的影響，并與常用橡膠防老劑4010NA、RD 和MB 進行了比較. 結果表明: 維生素C-稀土配合物對NR/CB 混煉膠具有一定的硫化促進作用，并能提高NR/CB 硫化膠的力學性能; 維生素C-稀土配合物在NR/CB 復合材料中有優良的抗老化作用，其抗熱氧老化和抗紫外光老化效果與4010NA、RD 相近，優于MB，其抗臭氧老化性能尤為突出，顯著優于RD、MB 和具有突出抗臭氧性能的4010NA.
關鍵詞: 維生素C; 稀土配合物; 天然橡膠; 炭黑; 復合材料; 熱氧老化; 紫外光老化;臭氧老化
中圖分類號: TQ33 doi: 10. 3969 /j. issn. 1000-565X. 2012. 10. 018
橡膠是一種重要的戰略性物資，具有強度高、彈性好、加工性能優良等特點，廣泛應用于國民經濟、高新技術和國防軍工等領域. 在橡膠制品使用與儲存過程中，由于受到熱、氧、臭氧、紫外光及應力等因素的影響，其分子結構發生降解、交聯等系列反應，致使其物理機械性能降低甚至失去實用價值，這種現象稱為老化. 為了延長橡膠制品的使用壽命，通常在橡膠配方中加入防老劑來延緩其老化過程[1]. 橡膠制品的使用壽命關系到節約資源、保護環境等重大問題，隨著社會經濟的發展及對環境保護的重視，人們對防老劑的要求越來越高，研究開發新型高效、環保的橡膠防老劑具有重要的理論和實際意義.
近年研究發現，稀土元素與某些含O、S、N 原子的有機化合物形成的配合物在促進橡膠硫化[2-5]、延緩橡膠老化[6-8]、提高硫化膠性能[9]及賦予硫化膠新的功能等方面具有顯著的作用，引起了學術界的關注. 筆者所在課題組探索合成了2-巰基苯并咪唑的稀土配合物，并將其用作橡膠防老劑，取得了優良的防老化效果[6-8]. 最近本課題組又由稀土鑭和維生素C 合成了另一種新型稀土配合物. 文中將這種維生素C 稀土配合物作為防老劑應用于天然橡膠/炭黑( NR/CB) 復合材料中，研究了其對硫化膠的熱氧老化、紫外光老化和臭氧老化等性能的影響，并研究了老化過程中橡膠的結構變化.
1 ·實驗
1. 1 材料天然橡膠: 1 號標準膠，廣州橡膠制品研究所提供; 炭黑: N330，卡博特公司產品; 氧化鋅、硬脂酸、促進劑CZ、促進劑DM、硫黃、防老劑4010NA、RD、MB 等均為市售工業品.
維生素C 稀土配合物，自制，具體制備方法如下: 將維生素C 鈉鹽和氯化鑭分別溶解于水和無水乙醇中; 將溶解好的氯化鑭滴加到維生素C 鈉鹽水溶液中，并在20 ～30℃水浴中反應0. 5 ～ 1. 0 h，反應完畢后，加入丙酮使生成的維生素C 稀土配合物沉淀出來，得到白色沉淀，然后抽濾，并用乙醇和丙酮洗滌數次; 將上述產物放入30 ～ 60℃真空干燥箱中干燥至恒重，然后取出粉碎，過篩后備用. 經多種分析測試手段表征產物的分子式為La( C6H7O6)3·3H2O，其中La 與維生素C( C6H7O6) 上的多個O 原子發生了配位作用.
1. 2 試樣制備
硫化膠的基本配方( 質量份) : 天然橡膠100; 炭黑40; 氧化鋅5; 硬脂酸2; 促進劑CZ 1. 5; 促進劑DM 0. 5; 硫黃1. 5; 防老劑2.
先將天然橡膠在上海化工機械廠生產的160開煉機上薄通3 次，再按常規混煉方法依次加入炭黑、氧化鋅、硬脂酸、促進劑CZ、DM、防老劑和硫黃.將所得混煉膠室溫停放一段時間后在浙江湖州橡膠機械廠生產的25 t 液壓平板硫化機上硫化出片，硫化溫度為143℃.
1. 3 分析測試
采用臺灣優肯科技股份有限公司生產的UR2030 型無轉子硫化儀，按GB /T 9869—1997 測定混煉膠料的正硫化時間T90等硫化特性參數.
采用臺灣優肯科技股份有限公司生產的UT2080 型電子拉力機，按GB /T528—1998 測定拉伸性能，啞鈴形試樣，拉伸速率500mm/min.
采用Nicolet 公司生產的Migna 760 型傅里葉變換紅外光譜儀測定添加不同防老劑的NR/CB 硫化膠熱氧老化不同時間后的傅里葉變換全反射紅外光譜( FTIR-ATR) .
采用高鐵公司生產的GT-7017 型熱氧老化箱按GB /T 3512—2001 進行試樣老化實驗，老化溫度為100℃，老化不同時間后取出試樣，測定其相關性能.采用高鐵公司生產的GT-QUV/SPRAY 型紫外光燈箱，按GB/T 16585—1996 紫外老化試樣. 實驗溫度為50℃，紫外光波長為340 nm，輻照強度為0. 83，老化不同時間后測定其相關性能.
采用高鐵公司GT-0500 型臭氧老化箱，按GB /T7762—2003 進行臭氧老化實驗，老化溫度為40℃，臭氧濃度為107 mg /m3，試樣靜態伸長率為20%，老化不同時間后測定其相關性能.
采用日本奧林巴斯公司生產的Olympus-BX51型光學顯微鏡放大500 倍觀察臭氧老化后樣品的表面形貌.
2· 結果與討論
2. 1 硫化特性
硫化特性是制定橡膠制品生產工藝的重要指標，研究表明，稀土配合物能促進橡膠的硫化過程[5]. 添加不同防老劑的NR/CB 混煉膠的硫化曲線如圖1 所示，具體的硫化參數如表1 所示.
由圖1 和表1 可見，加入維生素C 稀土配合物的混煉膠的正硫化時間T90明顯縮短，CRI 值明顯提高，說明維生素C 稀土配合物具有一定的硫化促進作用. 這可能是稀土4f 層空軌道與促進劑及活性劑在硫化過程中發生了配位作用，生成的中間體與硫磺分子反應更容易，從而促進了硫化過程[4]; 但是，維生素C 稀土配合物同時會縮短混煉膠的焦燒時間( T10) ，從而降低橡膠加工的安全性. 此外，圖1和表1 所示結果表明，防老劑4010NA 也有一定的硫化促進作用，而防老劑MB 會降低膠料的最大扭矩，防老劑RD 則對混煉膠料的硫化特性基本無影響.
2. 2 力學性能

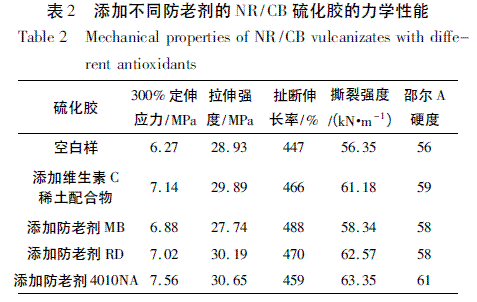

稀土配合物能改善炭黑在天然橡膠基體中的分散效果，提高硫化膠的拉伸強度、扯斷伸長率等性能[9]. 添加不同防老劑的NR/CB 硫化膠的基本力學性能如表2 所示. 由表2 可見，添加維生素C 稀土配合物的NR/CB 硫化膠的300% 定伸應力、拉伸強度、扯斷伸長率和撕裂強度略高于不加防老劑的空白樣. 可見維生素C 稀土配合物能略微提高硫化膠的基本力學性能.
2. 3 紅外光譜分析

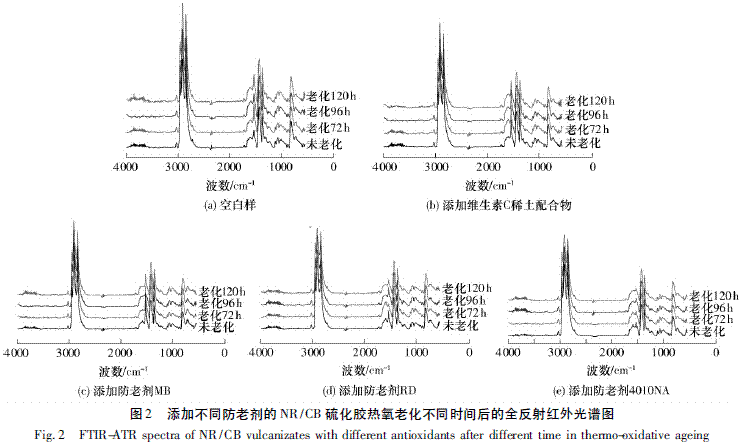

紅外衰減全反射( FTIR-ATR) 光譜常用于研究橡膠老化過程的化學變化，可通過1710 ～ 1750 cm - 1附近的羰基及3000 ～ 3 600 cm - 1 附近的羥基等含氧基團吸收峰的強度變化來探討橡膠老化程度的變化[10]. 添加不同防老劑的NR/CB 硫化膠分別熱氧老化72、96、120 h 后的FTIR-ATR 譜圖如圖2 所示.
FTIR-ATR 光譜表明，熱氧老化過程中，隨著橡膠分子鏈上的雙鍵及與雙鍵相鄰的α 氫原子與氧的反應，體系中含氧基團如羧基、酯基、醛基等的吸收峰的強度逐漸增加，可用來探討硫化膠的老化規律.

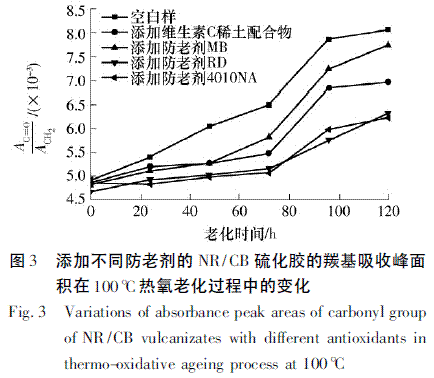

添加不同防老劑的NR/CB 硫化膠在100 ℃下熱氧老化過程中紅外光譜的羰基吸收峰( 1 700 ～1750 cm- 1 ) 面積( ACO /ACH2，其中ACH2為老化過程中不變化的—CH2—的吸收峰面積) 隨老化時間的變化如圖3 所示. 由圖3 可見，隨著熱氧老化時間的延長，NR/CB 硫化膠的羰基峰強度逐漸增加，其中添加防老劑RD、4010NA 的試樣增加的幅度最小，添加維生素C 稀土配合物的試樣次之，添加防老劑MB 的試樣和空白樣的增加幅度最大，說明維生素C 稀土配合物防熱氧老化的效果介于防老劑RD、4010NA 與MB 之間.
2. 4 維生素C 稀土配合物對NR/CB 硫化膠熱氧老化性能的影響

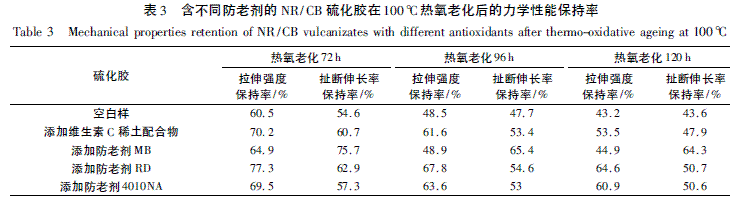

添加不同防老劑的NR/CB 硫化膠在100 ℃下熱氧老化不同時間后的拉伸強度和扯斷伸長保持率的變化如表3 所示. 由表3 可見，含維生素C 稀土配合物的硫化膠的拉伸強度保持率優于含防老劑MB的硫化膠、低于含防老劑RD 和4010NA 的硫化膠;而含維生素C 稀土配合物的硫化膠的扯斷伸長率保持率與含RD 和4010NA 的硫化膠相近、但低于含MB 的硫化膠. 綜合來看，維生素C 稀土配合物的防熱氧老化效果介于防老劑RD、4010NA 與MB 之間，其結果與FT-IR 結果一致.
2. 5 維生素C 稀土配合物對NR/CB 硫化膠耐紫外光老化性能的影響

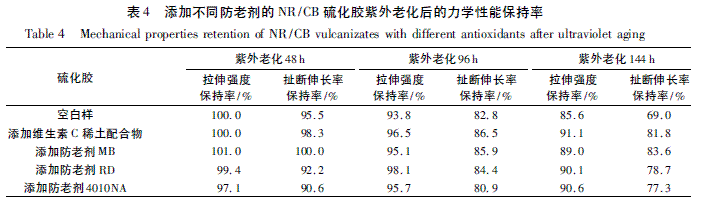

添加不同防老劑的NR/CB 硫化膠在紫外光老化箱中分別老化48、96、144 h 后的力學性能保持率如表4 所示.
由表4 可知，隨著紫外光老化時間的增加，空白樣和添加不同防老劑的NR/CB 硫化膠的拉伸強度保持率和扯斷伸長率保持率均逐漸下降，其中空白樣和添加防老劑MB 的硫化膠的拉伸強度保持率下降尤為顯著，添加維生素C 稀土配合物與添加防老劑RD、4010NA 的硫化膠的下降速度相近; 紫外老化144 h 后，添加維生素C 稀土配合物、防老劑RD 和4010NA 的NR/CB 硫化膠的拉伸強度保持率相近，明顯高于空白樣和添加防老劑MB 的硫化膠; 紫外老化144h 后，添加維生素C 稀土配合物的NR/CB 硫化膠的扯斷伸長率保持率略高于添加防老劑RD 和4010NA 的硫化膠.
綜合表4 中拉伸強度和扯斷伸長率保持率的變化規律，可以認為，維生素C 稀土配合物與防老劑RD、4010NA 的防紫外老化效果相近，優于防老劑MB.
2. 6 維生素C 稀土配合物對NR/CB 硫化膠耐臭氧老化性能的影響

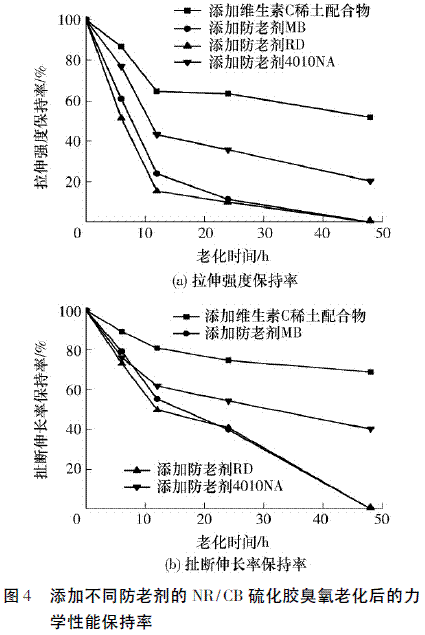

隨著環境的日益惡化，大氣中的臭氧濃度越來越高，橡膠的臭氧老化越來越受到關注. 添加不同防老劑的NR/CB 硫化膠在臭氧老化箱中老化不同時間后的拉伸強度及扯斷伸長率保持率的變化如圖4 所示.由圖4( a) 可見，臭氧老化48 h 后，添加維生素C 稀土配合物的NR/CB 硫化膠的拉伸強度保持率最高，添加防老劑4010NA 的次之，添加防老劑MB、RD、的NR/CB 硫化膠的拉伸強度保持率已為0; 圖4( b) 所示的扯斷伸長率保持率變化規律與4( a) 一致. 由此可見，維生素C 稀土配合物在NR/CB 硫化膠中具有遠優于防老劑RD、MB 及4010NA 的特別優異的防臭氧老化性能.
上述臭氧老化48 h 的試樣，用光學顯微鏡放大500 倍后觀察的表面形貌如圖5 所示. 由圖5 可見，臭氧老化48 h 后，所有試樣的表面均產生不同程度的龜裂. 其中，添加維生素C 稀土配合物的硫化膠試樣龜裂程度最小，添加防老劑4010NA 的次之，而添加防老劑MB、RD 的硫化膠試樣在垂直于應力的方向產生了粗大且橫貫整個試樣的龜裂，無法測定力學性能. 由此可知，維生素C 稀土配合物可以很好地阻止臭氧對橡膠的攻擊，抵抗臭氧龜裂的發展，其效果甚至明顯優于公認的有良好抗臭氧性能的防老劑4010NA.
維生素C 稀土配合物的突出抗臭氧老化性能，可能是因?yàn)榫S生素C 有強還原性，它能優先與臭氧反應，阻止臭氧對硫化膠的進一步侵蝕; 同時，稀土離子具有穩定自由基的作用[7-8]. 兩者的綜合作用使得維生素C 稀土配合物產生突出的抗臭氧老化性能.
3 ·結論
( 1) 維生素C 稀土配合物對NR/CB 具有一定的硫化促進作用，它能縮短正硫化時間T90，但同時也會縮短焦燒時間T10，此外該配合物能略微提高硫化膠的力學性能.
( 2) 維生素C 稀土配合物在NR/CB 硫化膠中有良好的防熱氧老化性能，其效果優于防老劑MB，與防老劑RD、4010NA 相近. 紅外光譜研究表明，維生素C 稀土配合物能抑制熱氧老化過程中含羰基的氧化產物的產生.
( 3) 維生素C 稀土配合物在NR/CB 硫化膠中有良好的防紫外老化性能，其防紫外老化效果優于防老劑MB，與防老劑RD、4010NA 相當.
( 4) 維生素C 稀土配合物在NR/CB 硫化膠中具有突出的防臭氧老化性能，其效果甚至優于目前公認的具有最佳耐臭氧性能的防老劑4010NA.
參考文獻:略
